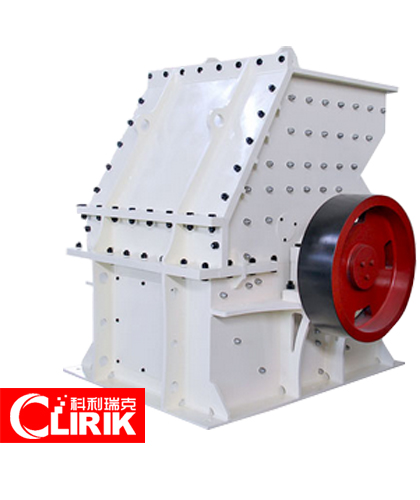

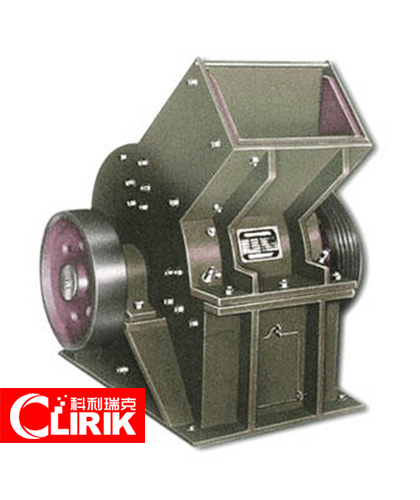

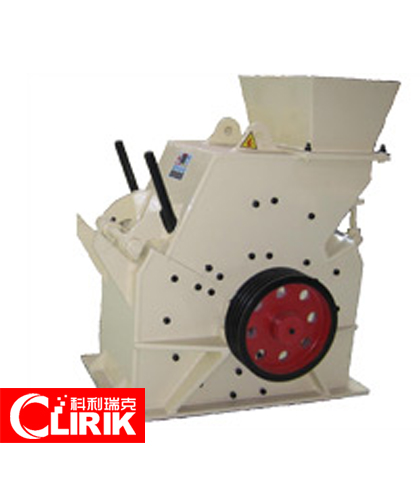

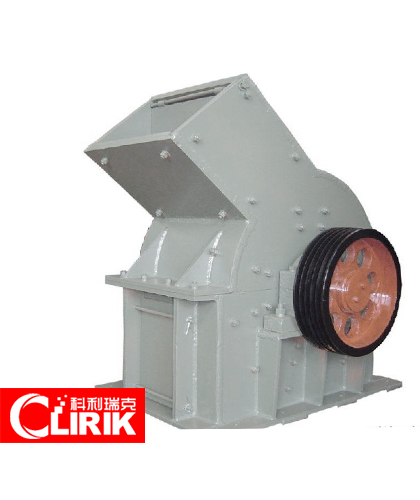

锤式破碎机
产品简介:
锤式破碎机主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门,在高速公路建设、水利工程、建筑碎石、机制砂加工等领域广泛应用,非常适合破碎各种软、中硬矿石进行粗碎、中碎、细碎作业。
应用范围:
砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
适用物料:
河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等
● 产品介绍:
锤式破碎机结构图破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴,用销轴将锤子铰接在各排挂锤体之间,锤子磨损后可调换工作面。挂锤体上开有两困销孔。销孔中心至回转轴心的距离是不同的,用来调整锤子和箅条之间的间隙。为了防止挂锤体和锤子的铂向窜动,在挂锤体两端用压紧锤盘和锁紧螺母固定。转于两端支承在滚动轴承上,轴承用螺栓固定在机壳上。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳,主轴的一端装有一个飞轮。 圆弧状卸料筛条安装在转子下方,箅条的两端装在横梁上,员外面的箅条用压板压紧,箅排列方向和转子运动方向垂直。箅条间隙由箅条中间凸出部分形成。为了便于物料排出。箅条缝隙向下逐步扩大,同时还向转子回转方向倾斜。
● 性能特点:
1、锤式粉碎机的轴承盒全部是用铸钢件制造,每个轴盒用四条螺丝固定。改变以前一代锤破机产品因为螺丝松动造成轴承盒磨损的重大安全隐患。使同样的设备*科学,*适用。
2、其破碎比大,一般情况下为10-25,高者可达到50。生产能力高,产品均匀,过分现象少,单位产品能耗低,结构简单,设备质量轻,操作维护容易等。从能量消耗和效率上**,该设备破碎研磨效率高,电耗小,大大提高了生产效率并且降低了物料的生产成本。
3、锤式粉碎机采用互相串联的两套转子,将物料通过输送机输送至锤破机的入料口。物料在锤破机腔里面经过上级转子击碎的物料立即进入。飞速旋转的下级转子的锤头再次细碎,锤破机粉碎腔里面的物料飞速碰撞,相互粉碎,形成锤粉料,料粉碎的效果,然后直接从卸料口直接卸出,形成了出料粒度小于3毫米的物料颗粒。
● 技术参数:
型号Model | 给料粒度(mm) | 出料粒度(mm) | 生产能力(m³/h) | 电机功率(kw) | 总重量(t) | 外形尺寸(长×宽×高)(mm) |
---|---|---|---|---|---|---|
PC400×300 | <100 | 0-10 | 3-8 | 11 | 0.5 | 855×795×860 |
PC600×400 | <220 | 0-20 | 8-15 | 18.5-22 | 1.6 | 1150×1095×1230 |
PC800×600 | <350 | 0-25 | 15-45 | 45 | 4 | 2360×1490×1415 |
PC1000×800 | <400 | 0-25 | 40-60 | 75 | 6.5 | 3072×1720×2121 |
